Щитки этажные серии ЩРЭ предназначены для приема, распределения и учета электроэнергии напряжением 220 В, а также для защиты линий квартир при перегрузках и коротких замыкания. Щитки присоединяются к цепям напряжением 380/220В трехфазного переменного тока частотой 50 Гц.
При необходимости, щит может быть использован для отключения и включения электрических цепей вручную. Также в ЩРЭ существует выделенный отсек для слаботочных систем. Иногда в проектах используются раздельные ЩРЭ и щит слаботочных систем ЩСС.

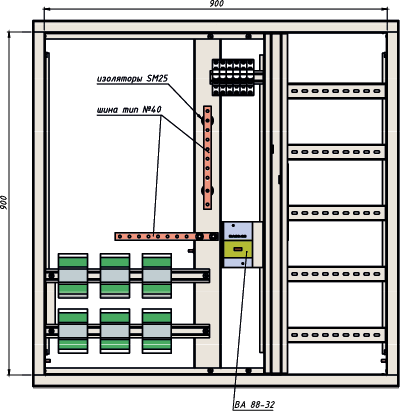

ЩРЭ представляет собой сварную металлоконструкцию, разделенную перегородкой на три отсека: отсек учета, распределительный и слаботочный. Выполняется из листовой стали Б=1,5 мм. Применяемая толщина металла обеспечивает нормативную огнестойкость до 60 мин.

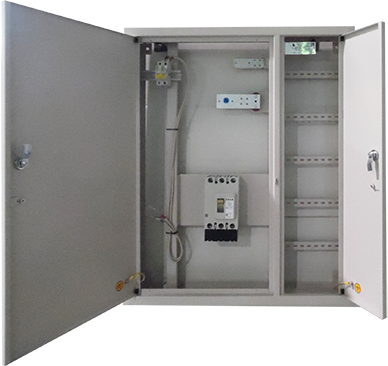

В отделении учета устанавливаются однофазные или трехфазные счетчики. В распределительной панели ЩЭ предусматривается установка автоматических выключателей и устройств защитного отключения (УЗО).
В щитках предусмотрено отделение для размещения слаботочных коммутационных устройств телефонной, радио- и телевизионной сетей.

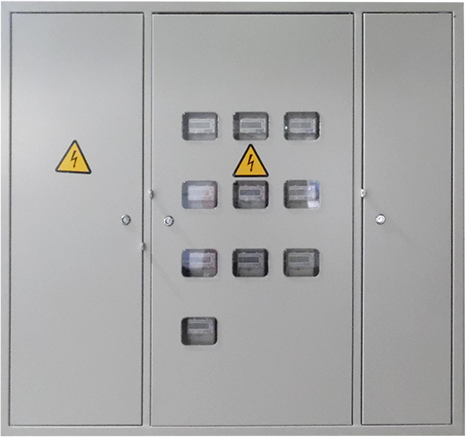

Доступ к отсекам ЩЭ обеспечен со стороны фасада через двери. Дверь отсека учета имеет окна для снятия показаний счетчиков, закрытые прозрачным материалом.
Конструкции этого вида предназначены для коммунальных и многоквартирных жилых домов, общежитий, реже - при обустройстве крупных коттеджей. Этажный распределительный щиток может одновременно обслуживать до 12 структурно обособленных помещений. Корпуса конфигураций изделий обычно отличаются только размерами, а количество отсеков зависит от пожеланий и потребностей заказчиков. Конструкции этажных щитов, выпускаемых «ALPF» могут быть как серийными, так и уникальными для каждого отдельного проекта.
Уникальность щита определяется размерами и конфигурацией ниш, куда они могут быть установлены. Также в соответствии с требованиями проекта, может быть подобран индивидуальный цвет щита. Выбор красок производится по каталогу RAL. Универсальной является конструкция рамы, способ крепления дверей и лючков, замков. Также в конструкции рамы предусмотрена возможность крепления дополнительной противопожарной перегородки, отделяющей силовой и слаботочный отсеки. Эта перегородка может быть применена в случае установки щита в нишу, имеющую глубину большую, чем глубина самого щита.

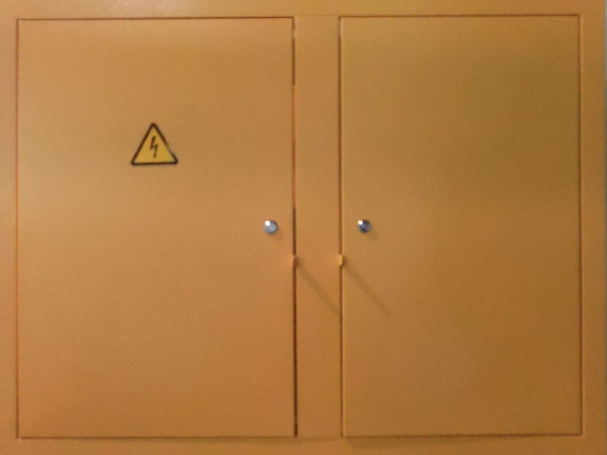

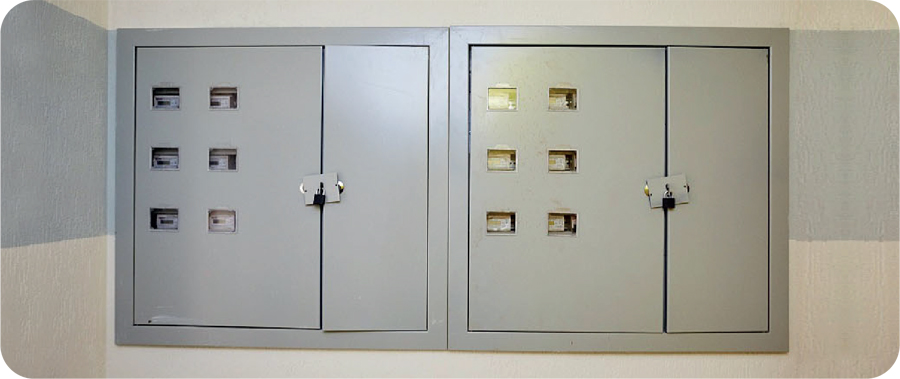

По типу установки щит может быть настенным и встраиваемым (для последнего должны быть заранее подготовлена ниша).
Линия электропитания подключается посредством специальных зажимов, предназначенных для подключения магистралей (расчет на 380\220 Вт) без разрезания. Также при помощи щита можно выполнить ответвления.
Допускается соединение как медных, так и алюминиевых проводов.
щитков ЩРЭ
при закрытых дверях
*IP31 возникает только после установки щита в нишу
при открытых дверях
- Верхнего значения температуры окружающего воздуха 35°С;
- Нижнего значения температуры окружающего воздуха минус 10°С;
- Верхнего значения относительной влажности воздуха 80% при 25°С;
- Высота над уровнем моря - не более 2000 м;
- Тип атмосферы - по ГОСТ 15150.
