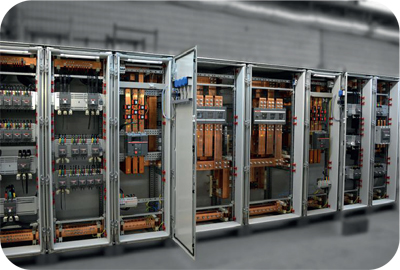

Главный распределительный щит (ГРЩ) применяется на всех электрифицированных объектах. Поскольку таких зданий большинство, то можно сказать, что он является неотъемлемой частью любого строения, помещения, площадки и т.д. и применяется на таких типах объектов как:

жилые многоквартирные дома;
производственные помещения;
торговые и бизнес-центры, административные учреждения и другие нежилые здания;
объекты с повышенными требованиями по электробезопасности.

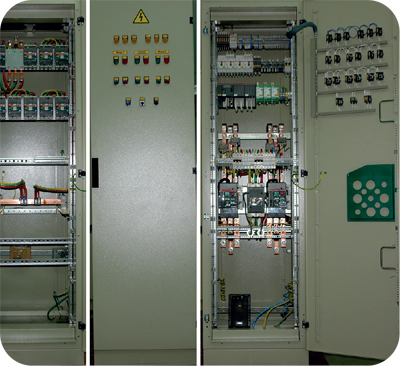

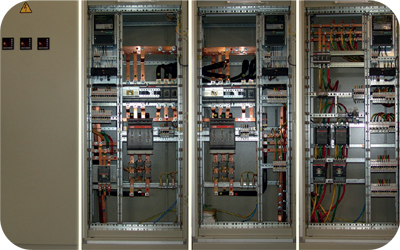

Конструкция ГРЩ обязательно должна включать в себя следующие части:

- вводную
- секционную,
- линейные панели,
- панель ИБП (ВРУ ППУ)

В вводной панели будут устанавливаться вводные автоматы, которые отвечают за прием электроэнергии от трансформаторной подстанции. В секционной панели специалисты обычно устанавливают автоматический выключатель, который позволяет запитать несколько секций одного ввода. Также здесь размещается АВР (Автоматический ввод резерва). Это устройство используется для резервного электроснабжения.

В соответствии с нормами пожарной безопасности в проекте электрооборудования каждого здания должна предусматриваться панель ИБП противопожарных устройств (панель ППУ). Панель ИБП противопожарных устройств осуществляет питание электроприемников АСПЗ и должна иметь отличительную окраску (красную).

Изготовление ИБП (ВРУ ППУ) должно выполняться в соответствии с перечнем специальных нормативно-правовых актов, регламентирующих требования по пожарной безопасности к производимой продукции:

Федеральный закон N 123-ФЗ от 22 июля 2008 г. "Технический регламент о требованиях пожарной безопасности"

ГОСТ Р 53325-2012 Техника пожарная. Технические средства пожарной автоматики.

ГОСТ 31565-2012 Кабельные изделия. Требования пожарной безопасности.

ГОСТ Р МЭК 62040-1-2-2009 Источники бесперебойного питания (ИБП). Часть 1-2. Общие требования и требования безопасности для ИБП, используемых в зонах с ограниченным доступом.

ГОСТ 12.1.004-91 Система стандартов безопасности труда (ССБТ). Пожарная безопасность. Общие требования.

ГОСТ 12.4.009-83 Система стандартов безопасности труда (ССБТ). Пожарная техника для защиты объектов. Основные виды. Размещение и обслуживание.

СП 31-110-2003 пункт 14.13 Проектирование и монтаж электроустановок жилых и общественных зданий

СП 6.13130.2013 Системы противопожарной защиты. Электрооборудование. Требования пожарной безопасности

СП 112.13330.2011 Строительные нормы и правила СНиП 21-01-97 "Пожарная безопасность зданий и сооружений"

Федеральный закон N 69-ФЗ «О пожарной безопасности» от 21.12.1994

ГОСТ Р 54103-2010 "Испытания на пожароопасность. Методы испытаний. Испытания нагретой проволокой"

ГОСТ Р МЭК 60695-2-10-2011 "Испытания на пожароопасность. Часть 2-10. Основные методы испытаний раскаленной проволокой.

ГОСТ 30247.0-94 - испытания на огнестойкость.

ГОСТ 30331.4-95. Электроустановки зданий. Часть 4. Требования по обеспечению безопасности. Защита от тепловых воздействий.

НПБ 75-98 Министерство внутренних дел Российской Федерации. Государственная противопожарная служба. Нормы пожарной безопасности. Приборы приемно-контрольные пожарные. Приборы управления пожарные. Общие тех. требования.

К основному преимуществу ГРЩ многие электрики относят то, что все секции являются разборными.

Схема ГРЩ может быть разнообразной, так как она зависит от количества входящих и исходящих линий. Большинство щитов могут иметь схема на два входа и два выхода. При использовании такой схемы ввод будет осуществляться от 2 трансформаторов, а вывод идет через секционную панель на распределительные шины. В случае исчезновения напряжения на одном из вводов, обе нагрузки могут переключиться на второй ввод. Для этого, на вводных секциях устанавливают или два реверсивных рубильника по схеме крест (ручное переключение) или автоматическое переключение с помощью автоматов с моторным приводом. Существуют технические решения ГРЩ, обеспечивающих электропитание не только от двух, но и от трех источников электропитания. В этом случае в качестве третьего источника используется независимый источник электропитания.

Наше производство ГРЩ сертифицировано в системе ГОСТ Р, а также ВРУ ППУ сертифицировано в соответствии с требованиями ФЗ №123, как ИБП (источник бесперебойного электропитания), что гарантирует высокое качество производимых электрощитов.

При производстве ГРЩ и других НКУ мы оказываем инжиниринговую и техническую поддержку своим клиентам. В целях обеспечения качества сборки ГРЩ и других изделий НКУ мы выполняем 3D проектирование электрических щитов.

С помощью 3D проектирования нам удается найти оптимальные решения по компоновке щитов модульным и другим входящим оборудованием ,а также создать точную спецификацию комплектности устройства.

Устройства комплектуются согласно конкретному заказу. По согласованию с Заказчиком при комплектовании устройств базовым решением является комплектующие фирм EKF, ABB и Legrand, однако при требовании Заказчика могут быть применены иные комплектующие.
